Comment brancher un détecteur de mouvement sur une lampe ?

Un détecteur de mouvement qui s’allume au bon moment reste pratique et économique. Son installation reste accessible à tout bricoleur ayant quelques bases en électricité. Voici les points essentiels pour réussir en toute sécurité.

Commencez par couper le courant au disjoncteur. Vérifiez l’absence de tension avec un multimètre. C’est la règle numéro un, sans exception.

Ce qu’il faut savoir avant de commencer

Les 3 fils du détecteur et leur rôle

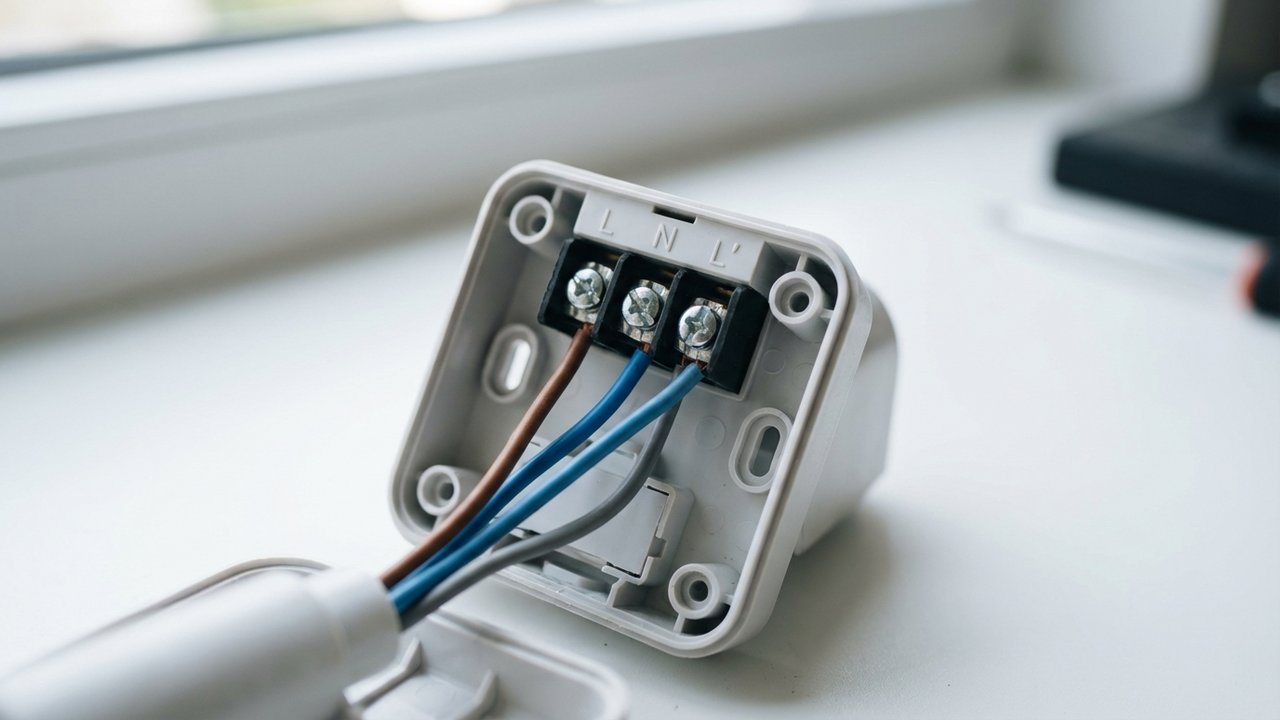

Tout détecteur de mouvement filaire dispose de trois bornes distinctes. Chacune a un rôle précis qu’il ne faut pas confondre.

• La borne L (ou P) reçoit la phase en entrée – c’est l’alimentation du détecteur.
• La borne N reçoit le fil neutre, indispensable au fonctionnement du circuit interne.
• La borne L’ redistribue la phase vers la lampe après détection d’un mouvement.

Concrètement, le détecteur fonctionne comme un interrupteur automatique. Dès qu’il détecte une présence, il ferme le contact entre L et L’, alimentant ainsi la lampe.

Selon la norme NF C 15-100, le bleu désigne le neutre, le vert-jaune la terre. La phase peut être rouge, noire ou marron, mais jamais bleue.

Matériel requis et normes à respecter

Un branchement conforme demande peu de matériel, mais du matériel adapté.

• Câble minimum 1,5 mm² pour le circuit d’éclairage.
• Disjoncteur de 10 à 16 A sur le circuit concerné.
• Interrupteur différentiel de 30 mA maximum en amont.
• Dominos Wago 221 pour des connexions rapides et sécurisées.
• Multimètre pour vérifier la tension avant et après intervention.

La norme NF C 15-100 limite chaque circuit à 8 points d’éclairage. Vérifiez que votre installation respecte cette limite avant d’ajouter un détecteur.

Comment brancher un détecteur de mouvement étape par étape

Voici comment connecter votre détecteur à une lampe, étape par étape :

1. Coupez le courant au disjoncteur et assurez-vous de l’absence de tension avec un multimètre.
2. Identifiez les fils dans la boîte de connexion : phase, neutre et retour lampe.
3. Branchez la phase (rouge ou marron) sur la borne L du détecteur.
4. Connectez le neutre (bleu) à la borne N. Sans neutre, le détecteur ne fonctionne pas.
5. Reliez la borne L’ au fil de phase de la lampe (noir ou marron).
6. Raccordez le neutre de la lampe au neutre général avec un domino.
7. Rétablissez le courant et testez le détecteur en vous plaçant à 5‑10 m.
8. Ajustez ensuite la temporisation et le seuil lux avec les vis ou molettes du détecteur.

Exemple concret dans un couloir : phase rouge en L, neutre bleu en N, retour noir de la lampe en L’. Simple et efficace.

Quel schéma électrique pour un détecteur de mouvement extérieur ?

Le branchement extérieur suit le même principe que l’intérieur, mais les contraintes sont plus strictes.

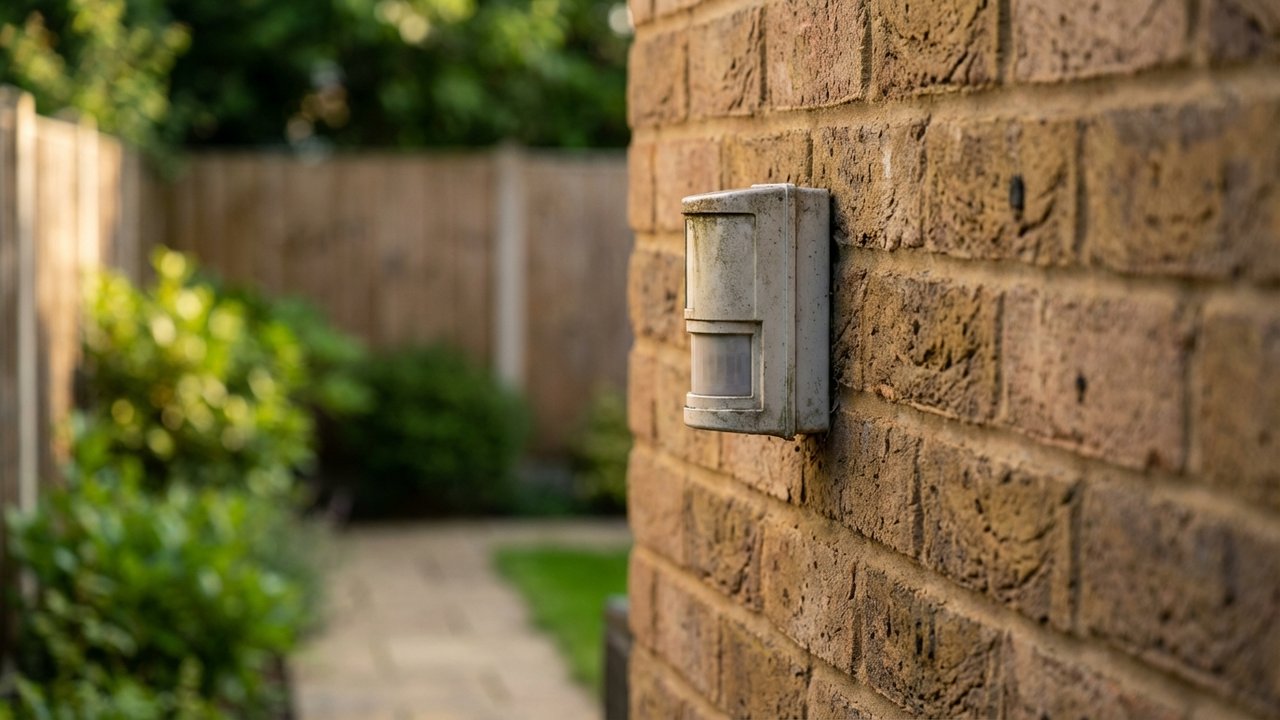

Choisissez un détecteur avec un indice de protection IP44 minimum. Pour les zones très exposées, privilégiez l’IP65. Utilisez un câble armé ou passez-le dans un conduit rigide enterré.

Électriquement, raccordez le détecteur à un circuit différentiel dédié, séparé des circuits intérieurs. Le seuil de 30 mA reste obligatoire.

Fixez-le entre 1,5 et 2,5 m de hauteur, orienté vers le nord ou l’est pour éviter les faux déclenchements dus au soleil. La portée standard d’un PIR varie de 10 à 15 m avec un angle de 90 à 180 °.

Activez le réglage crépusculaire pour empêcher l’allumage en pleine journée. La plupart des modèles permettent un seuil de 10 à 2 000 lux.

Comment associer un détecteur de mouvement avec un interrupteur ?

Vous souhaitez garder la main sur votre éclairage, même en présence d’un détecteur ? C’est possible avec un montage en va-et-vient.

Le principe est simple. L’interrupteur offre deux positions :

• Position 1 (marche forcée) : la lampe reste allumée en permanence, quelle que soit la détection.
• Position 2 (mode automatique) : le détecteur reprend le contrôle de l’allumage.

Pour le câblage, connectez la phase sur le commun (borne P/L) de l’interrupteur. Le repère 1 alimente directement la lampe (marche forcée), le repère 2 va à la borne L du détecteur. La borne L’ du détecteur rejoint ensuite la lampe, le neutre reste commun.

Vous pouvez ajouter un voyant sur L’ pour indiquer que la lampe est allumée, pratique dans un couloir sombre.

Il est aussi possible de relier plusieurs détecteurs à la même lampe en connectant leurs bornes L’ en parallèle, avec un neutre commun. La limite reste de 8 points par circuit, selon la norme.

Problèmes fréquents et solutions

Votre installation fonctionne mal ? Voici les problèmes les plus fréquents.

La lampe clignote : souvent à cause d’une LED basse consommation. Le détecteur demande une charge minimale de 5 W. Si ça continue, ajoutez un module anti-clignotement en parallèle.

Le détecteur ne réagit pas : vérifiez que le neutre est bien branché en N, c’est l’oubli le plus courant. Contrôlez aussi la temporisation et le seuil lux, trop élevé bloque l’allumage en journée.

Des faux déclenchements : la fixation est peut-être trop basse (moins de 1,5 m) ou le capteur regarde une source de chaleur. Repositionnez et ajustez la sensibilité.

Incompatibilité avec un variateur : un détecteur standard ne fonctionne pas avec un variateur d’intensité. Remplacez-le par un interrupteur classique ON/OFF.
