Plan en coupe pour un permis de construire : ce qu’il faut savoir

Le plan en coupe est l’une des pièces les plus techniques d’un dossier de permis de construire. Il représente une vue verticale du terrain et de la construction, comme si l’on découpait le projet en tranches pour l’observer de profil.

Sa présence dans votre dossier n’est pas facultative : l’article R.431-10 b) du Code de l’urbanisme l’impose explicitement. Sans lui, votre demande risque d’être considérée comme incomplète.

Qu’est-ce qu’un plan en coupe pour un permis de construire ?

Une vue verticale du terrain et de la construction

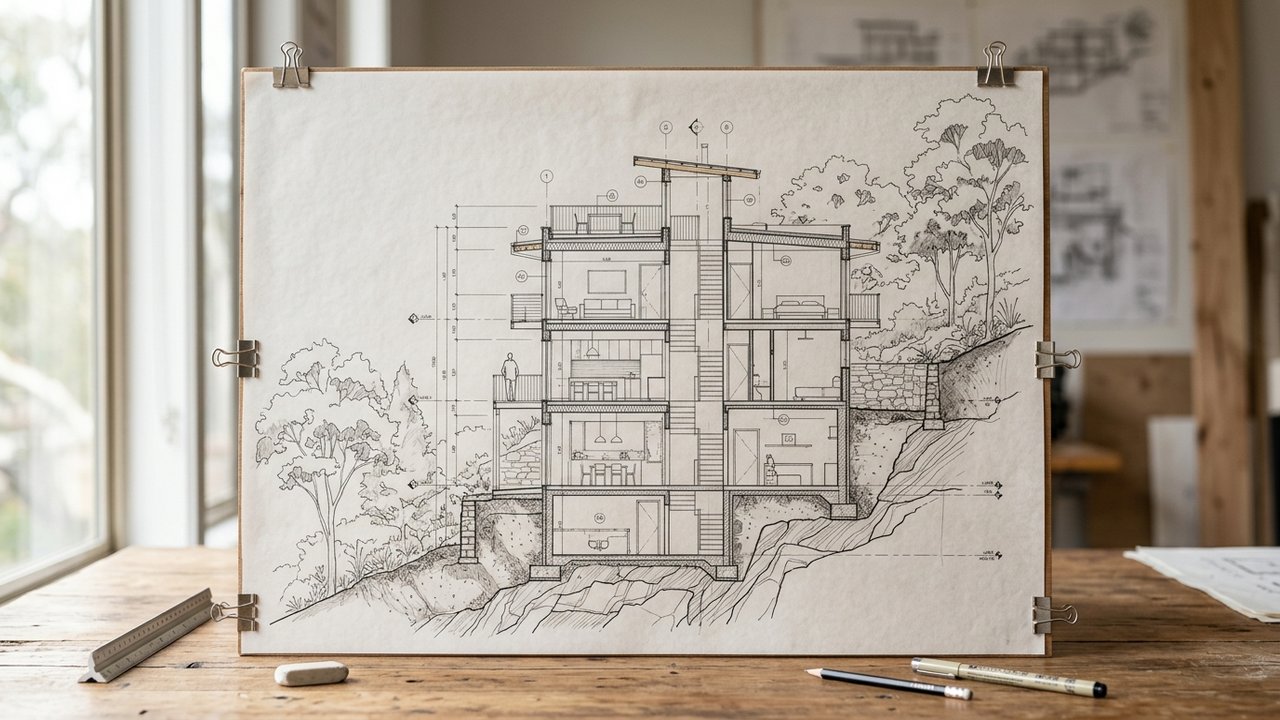

Le plan en coupe montre le terrain et le bâtiment « tranchés » selon une ligne verticale. Vous obtenez ainsi un profil qui révèle la pente du sol, les niveaux de plancher, les hauteurs de toiture et les éventuels mouvements de terre.

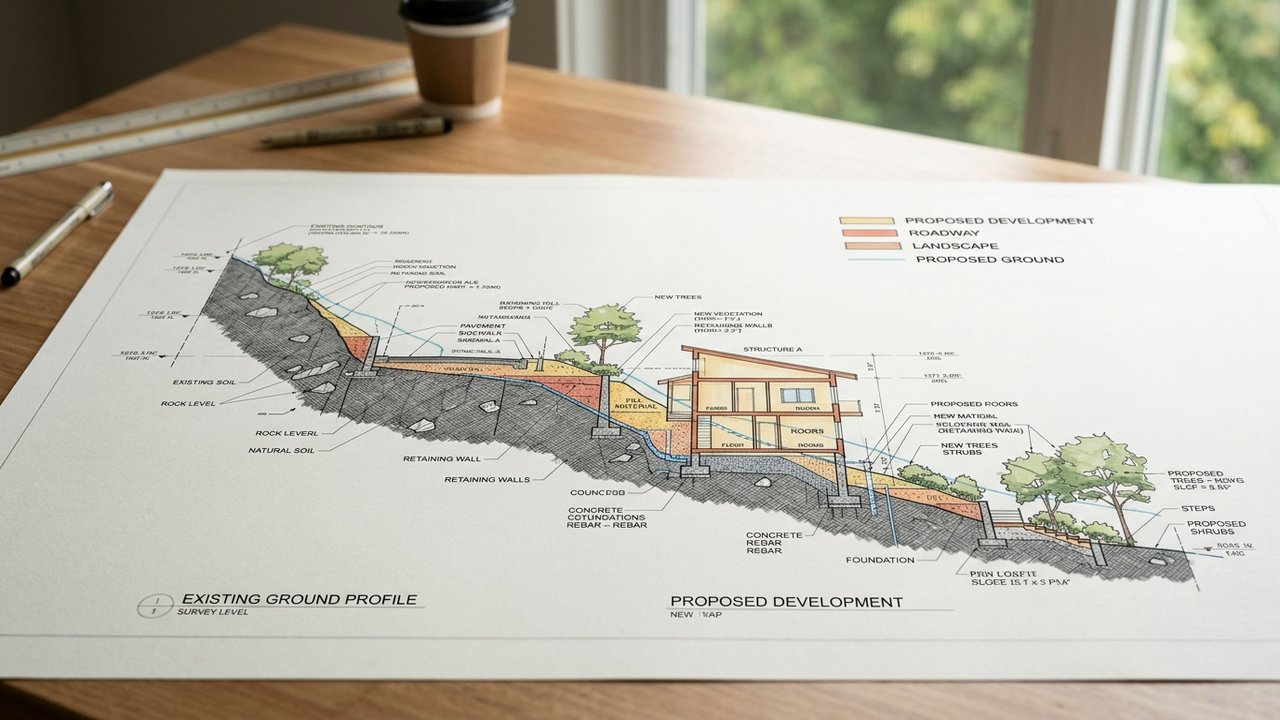

Concrètement, ce document fait apparaître deux états : le terrain naturel avant travaux et le terrain fini après travaux. Ces deux profils sont représentés avec des codes graphiques distincts, souvent le vert pour l’existant et le rouge pour le projeté.

C’est cette double lecture qui rend le document si utile. En un coup d’œil, l’administration visualise les déblais, les remblais, l’implantation du bâtiment dans la pente et l’impact réel du projet sur le relief.

Une pièce obligatoire imposée par le Code de l’urbanisme

L’article R.431-10 b) du Code de l’urbanisme exige formellement « un plan en coupe du terrain et de la construction » dans tout dossier de permis de construire. Ce document porte la référence PCMI3 pour les maisons individuelles et PC3 pour les autres projets (immeubles, commerces, bureaux).

Cette obligation s’applique à tous les projets, quelle que soit leur nature ou leur ampleur. Pour les déclarations préalables, la pièce devient obligatoire dès que le projet crée de la surface de plancher ou modifie le profil du terrain (piscine, terrasse en déblai, remblai).

L’administration s’appuie sur ce plan pour vérifier plusieurs points :

• Les hauteurs réglementaires : faîtage, égout de toiture et acrotère par rapport au terrain naturel.
• La conformité au PLU : hauteurs maximales autorisées, gabarits, distances par rapport aux limites séparatives.
• L’intégration dans le site : incidences des mouvements de terre sur le voisinage et la voirie.

Ce que doit obligatoirement contenir un plan de coupe conforme

Les éléments graphiques et les cotes indispensables

Un plan en coupe conforme doit être réalisé à une échelle précisément indiquée, généralement 1/100 ou 1/200. Les cotes doivent être lisibles et fiables, car le service instructeur doit pouvoir prendre des mesures directement sur le document.

Les informations à faire figurer obligatoirement sont les suivantes :

• Le profil du terrain naturel et le profil du terrain fini, avec des codes graphiques différenciés.
• Les cotes altimétriques : niveaux du terrain naturel, terrain fini, et niveaux des planchers.
• Les hauteurs de la construction : faîtage, égout, acrotère, mesurées depuis le terrain naturel.
• Les limites séparatives et les distances entre ces limites et les façades visibles dans la coupe.
• La voirie en profil : chaussée, trottoirs, fossés et clôtures, pour visualiser l’impact depuis l’espace public.
• Les éléments souterrains : fondations, sous-sol, vide sanitaire, bassin de piscine.
• La pente de toiture : exprimée en angle ou en pourcentage selon les exigences du PLU local.

La ligne de coupe (notée A-A’, B-B’…) doit être reportée sur le plan de masse. Cette correspondance permet à l’instructeur de situer précisément où la coupe est prise dans l’espace.

Plusieurs intercommunalités recommandent de fournir deux documents distincts : une coupe de l’état existant et une coupe de l’état futur. Ce n’est pas toujours obligatoire réglementairement, mais cela facilite l’instruction et réduit le risque de demande de pièces complémentaires.

Les erreurs courantes à éviter

La première erreur est d’omettre l’échelle ou de ne pas la préciser clairement. Un dessin sans échelle lisible est inutilisable pour le contrôle réglementaire.

La deuxième erreur fréquente est de représenter uniquement l’état futur sans montrer le terrain naturel initial. Sans ce référentiel, l’administration ne peut pas mesurer les hauteurs conformément au PLU.

Attention également à ne pas confondre hauteur au faîtage et hauteur totale du projet en tenant compte d’un remblai. Si le terrain est remblayé, la hauteur réelle perçue depuis la voirie peut être bien supérieure à la hauteur brute de la construction.

Plan de coupe ou plan de masse : quelle différence ?

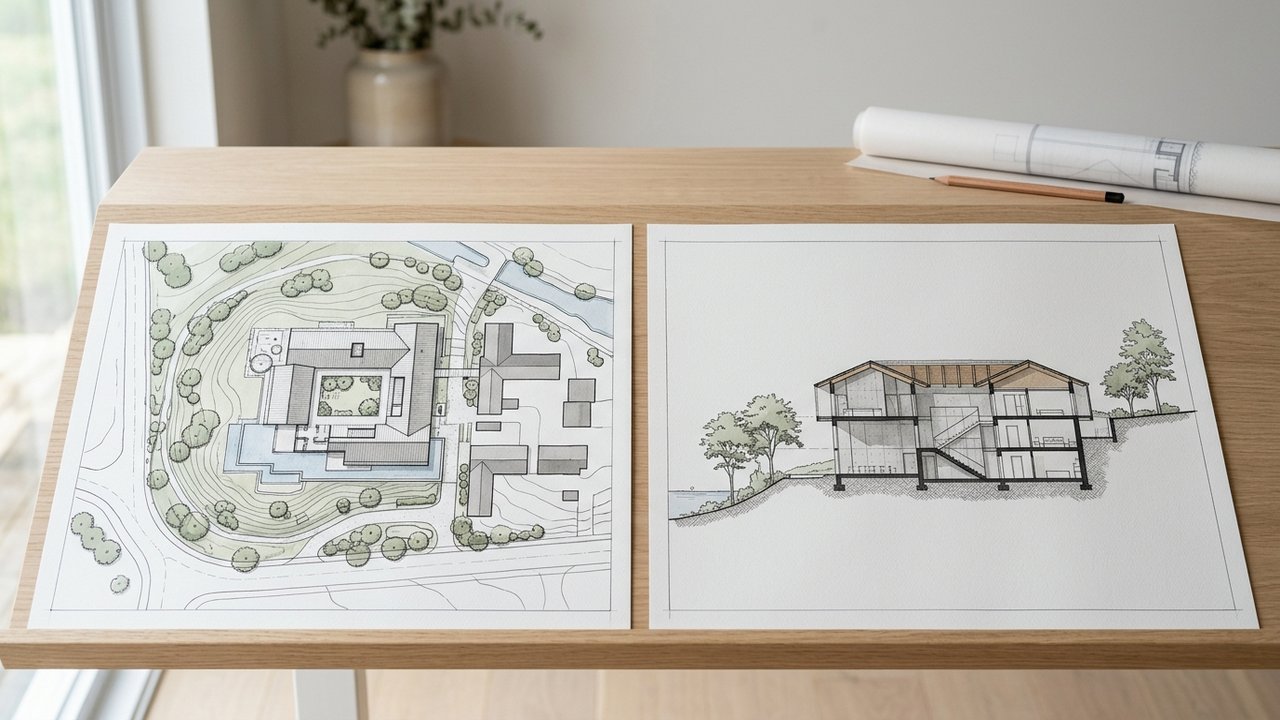

Le plan de masse est une vue de dessus (plan horizontal) de la parcelle. Il montre l’implantation du projet dans le terrain : distances aux limites, emprise au sol, accès, réseaux. Le plan en coupe est, lui, une vue verticale : il montre une tranche du terrain et des constructions.

Les deux documents sont complémentaires et répondent à des questions différentes. Le plan de masse vérifie l’implantation en plan : où est le bâtiment sur la parcelle ? Le plan de coupe vérifie l’altimétrie : à quelle hauteur est le bâtiment par rapport au sol ?

Le plan de masse ne montre pas précisément les différences de niveau. Le plan de coupe, lui, représente explicitement le terrain naturel et le terrain projeté, ce qui est déterminant pour juger l’intégration dans une pente.

Le lien entre les deux documents est matérialisé par la ligne de coupe tracée sur le plan de masse. Cette ligne indique l’endroit et la direction dans lesquels la coupe a été réalisée, ce qui rend les deux pièces indissociables.

Qui peut réaliser un plan de coupe et comment s’y prendre ?

Le Code de l’urbanisme n’impose pas de profession particulière pour réaliser ce document. Un particulier peut donc le produire lui-même, à condition que le résultat soit précis, lisible et conforme aux attentes réglementaires.

Deux approches sont possibles selon votre projet :

• Le dessin à la main : avec une règle, du papier millimétré et des cotes précises. Des intercommunalités comme le Pays des Abers ou Forez-Est publient des fiches pratiques avec des exemples de plans réalisés à la main pour de petits projets (abri de jardin, extension modeste).
• Un logiciel de CAO ou de conception 3D : ces outils génèrent des coupes verticales précises. Ce qui importe n’est pas le logiciel utilisé, mais le contenu : cotes, altimétrie, lisibilité.

Pour les projets complexes (terrain en pente marquée, déblais importants, sous-sol), faire appel à un architecte ou un dessinateur-projeteur reste la solution la plus sûre. Ces professionnels maîtrisent les attentes des services instructeurs et limitent les risques de dossier incomplet.

Si vous souhaitez vous appuyer sur des exemples concrets, des modèles de plan de coupe sont accessibles gratuitement. Les fiches du Pays des Abers et de Forez-Est en contiennent plusieurs. Les blogs spécialisés (Cedreo, Urbassist, Algar) proposent également des visuels de référence pour comprendre la structure et les informations à faire apparaître.
